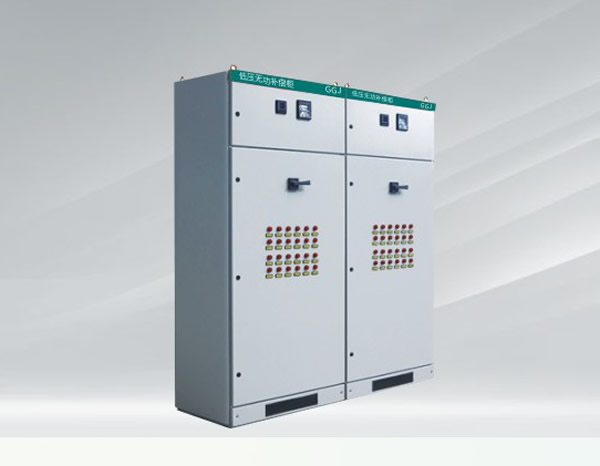

产品概述

低压无功补偿装置是采用接触器、晶闸管或复合开关等作为投切开关，它受控无功补偿装置控制器，跟踪负荷无功变化，对多组电容、电抗器组进行快速的投切，使功率因数始终保持在理想状态,从而较大限度地降低线路损耗和增加配电变压器的有效输出容量，优化用电质量。

主要特点

●实时检测负载无功功率，快速计算补偿容量,按照预置投切逻辑实现迅速判断和控制;

●采用晶闸管快速无触点投切开关,响应速度小于20ms,功率因数补偿至0.95以上且不过补，可靠性高，使用寿命长;

●电容器投切过程中无涌流冲击，无操作过电压，投切扰动小;根据系统谐波的情况，在每分组回路中分别加装1%~ 14%干式串联电抗器，有效抑制系统高次谐波，避免谐波放大，保护电容器组可靠运行;

●电容器的投切控制支持等容、编码及模糊控制的投切方式，投切快速、准确;

●可实现分相动态补偿，适用于各种不对称冲击性负荷;

●自动监测系统电压、电流、有功、无功、功率因数、总谐波畸变率、电容投切状态等信息。

主要技术参数

●额定电压: 0.4kV或0.66kV

●补偿容量:根据变压器参数或现场运行测试参数计算

●额定频率: 50Hz

●电抗器电抗率的选用: 4. 5%~~7%; 12%~14%,或根据电网谐波状况而定

●补偿方式:三相共补、分相或混合补偿

●动态响应时间:≤20ms (晶闸管投切)
