产品概述

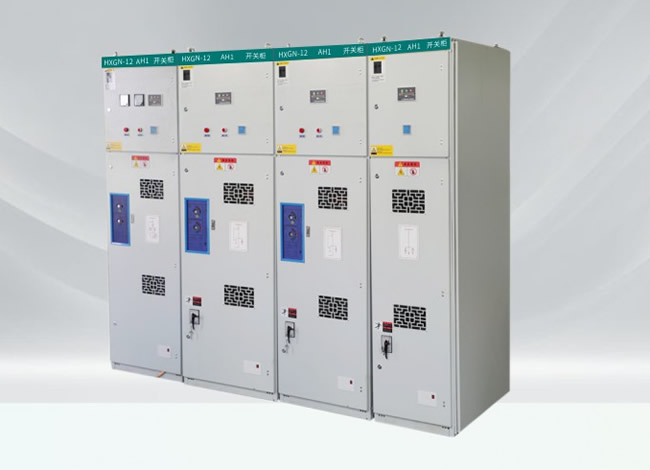

HXGN-12型户内交流高压环网开关设备(简称环网柜)是额定电压为10kV、额定频50Hz的交流高压成套电器装置。它采用具有静触头绝缘罩的交流高压负荷开关、交流高压负荷开关-熔断器组合电器作为主开关，主要用于三相交流环网、终端配电网和工业用电设备，起接受、分配电能和保护等作用。也适于装于箱式变电站。

产品特点

●本设备主开关采用具有静触头绝缘罩的FN12-10/630负荷开关和FN12- 10(R)/100型负荷开关- ~熔断器组合电器，分为母线室、开关室和仪表室，省去了相间隔板和断口插板，可防止柜内弧光短路事故，确保检修和更换熔断器的工作人员的人身安全。

●可根据用户要求主开关选用压气式负荷开关或真空负荷开关及其熔断器的组合电器，而开关柜外形尺寸可基本保持不变。

●FN12-10型负荷开关为压气式灭弧结构，额定开断电流次数高于100次，最大开断电流达1800A,灭弧性能稳

定可靠;相间、相对地空气距离不小于125mm,外绝缘爬电距离不小于230mm,绝缘性能好。

●操作机构可手动和电动，便于实现电力系统的“三遥”要求。

●具有完善的防止电气误操作装置。

●外形尺寸小、占地少。

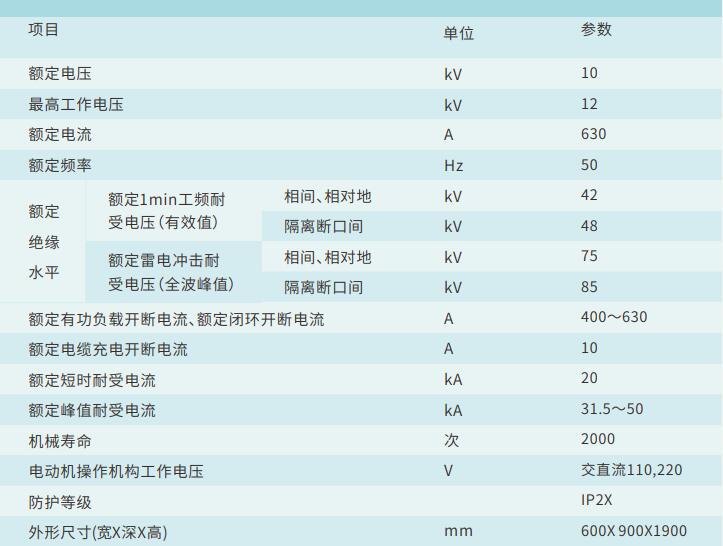

主要技术参数
